KL系列道閘是我公司經過精心設計并制作的一款能夠適應現代“安全、快捷、高效、高質”管理
的新一代的數字道閘；媒體的傳播力與媒體的生活屬性息息相關，越貼近生活者，越造福生活者，他
們就越易受關注，道閘媒體正是我們?yōu)檐囍鳌⑸鐓^(qū)百姓與廣告主架設的信息橋梁。其高標準、高質量
、高集成化的特性，時尚潮流的外觀形象，及其獨特地顏色視覺魅力，給人一種尊貴高雅、爽心悅目
的感覺，使得與其搭配起來更加具有相得益彰的效果，是停車場，酒店，學校，花園別墅小區，企事
業單位等場合的配套首選。
一、機械特性：
1、機箱結實耐用、防水，可適用戶外環境下使用；
2、采用一體化機芯，全模具量化生產制作，大大提高產品穩定性，確保道閘的運行精度；
3、采用精密的四連桿機構，使閘桿做緩起暫停無沖擊的快速平穩動作，有效減輕閘桿抖動，減輕電
機負荷，延長道閘的使用壽命；
4、60W一體化渦輪蝸桿傳動減速異步電機，傳動平穩，噪音低，結構緊湊，能實現自鎖，堵轉時無沖
擊，保護控制器，延長控制器使用壽命；
5、手動鎖閘機構，停電時可通過機箱側面搖把自動起落閘桿，不受限制。
二、電氣特性：
1、系統集成度高，功能強大；
2、采用升降超時保護，電機不會過熱保護，可全天候運行，防止閘機非正常損壞；
3、采用霍爾感應裝置進行限位感應控制，非接觸工作，永不磨損偏移；
4、采用原裝進口的大功率繼電器，確保道閘可靠運行；
5、采用原裝進口的光電隔離保護電路，確保信號完整和抗強干擾；
6、集成高性能百萬組學習碼的無線遙控接收模塊，確保操作的穩定性；
7、采用獨有的滅弧處理電路，確�？刂瓢宓氖褂脡勖�；
8、采用原裝進口磁芯的變壓器，在戶外潮雜環境下的穩定工作；
9、集光、電、機械控制于一體，操作靈活、方便，使用安全、可靠。
三、安全特性：
1、遇阻反彈（壓力電波防砸）：閘桿在下落過程中，若遇到外力阻擋后，便會自動起桿，減免因失
誤帶來的損傷；
2、地感防砸：閘桿在下落過程中，如接收到地感信號后，便會自動起桿，觸發期間不落桿，待地感
信號恢復后，閘桿自動下落，確保安全；
3、開優先防砸：閘桿在下落過程中，若遇緊急情況，無論是在開閘或關閘運行狀態，只要接收到開
閘信號，閘桿便會執行開閘動作；
4、防砸膠條防砸：閘桿上配帶有橡膠膠條，可以減輕因?yàn)橐馔舛斐傻膿p失。
一、性能特點：
1、電機采用60W功率，節能省電,電機自帶風扇，防止電機過熱保護，可以24小時不停高速運轉；
2、采用2根到4根彈簧，桿長受力調節范圍大，彈簧不容易斷裂；
3、50型減速機橫向安裝，63型采用雙油封結構，杜絕漏油現象發生。
二、技術參數：
工作電壓 220V+10%/50HZ
電機功率 60W
使用環境溫度 -30℃～80℃
相對濕度 ≤95%
道閘桿長度 可依現場實際情況定制
抬桿時間 一般為1.5～6S
閘桿中心離地高度 890mm
遙控距離 ≤40m
防護等級 IP44
輸入接口 +12V電平信號或大于100ms的脈沖信號；驅動電流小于10mA
外觀尺寸 355mm×280mm×1050mm

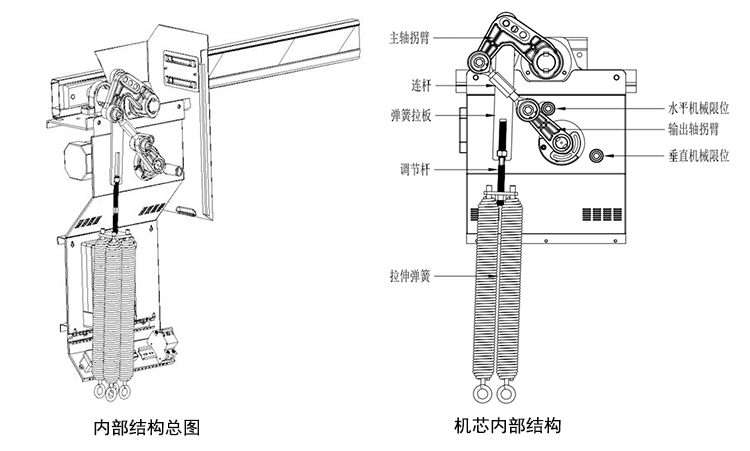

其內部結構是渦輪蝸桿傳動帶動減速器輸出軸運轉，通過平面四桿機構原理，將運動傳遞到主
軸，并依靠改變感應磁鐵的位置，精確的定位閘桿在運行過程中的水平，垂直極限位置，從而實現
對閘桿的控制。（詳細說明，參見圖示）：

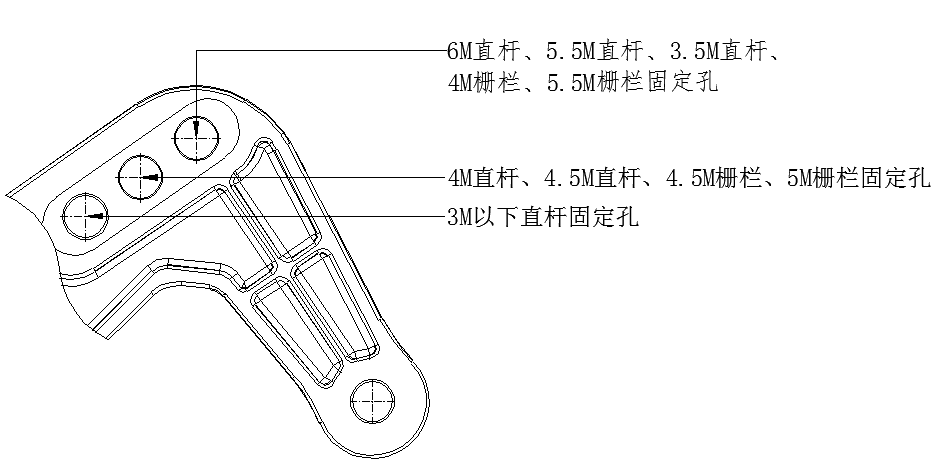

彈簧掛孔說明:
道閘內部安裝有平衡拉伸彈簧，在調試安裝的過程中，可以根據閘桿的長度（6m,5m,4m,3m等）
來改變彈簧掛孔與主軸之間力臂大小，來改變彈簧的受力大小，使道閘達到平衡而無需更換彈簧。
（彈簧的掛孔，如圖所示）：
（彈簧掛孔示意圖）
當桿長發生改變時，按圖示重新調節彈簧的掛孔即可
